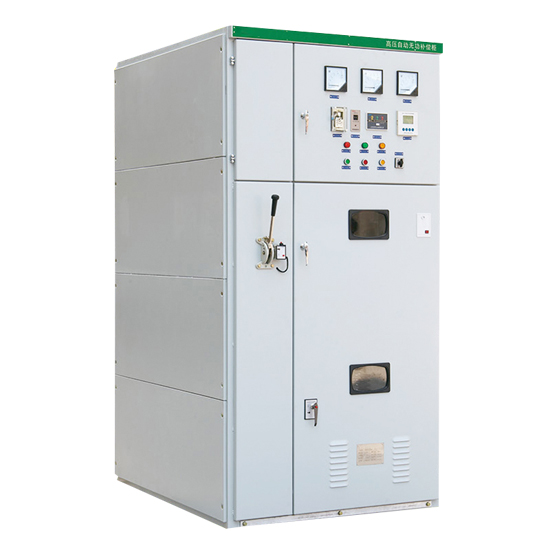

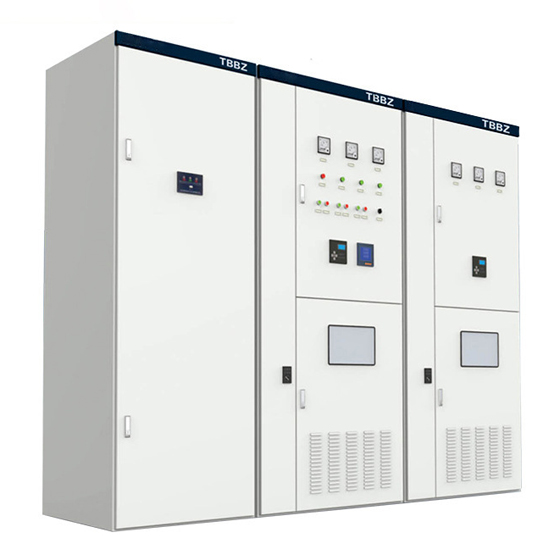

TBBZ高壓無功自動補償裝置主要適用于工頻交流(50Hz)電力系統中,用來提高母線功率因數、改善電壓質量、降低設備及線路損耗。

1.海拔高度: 不高1000m;

2.環境溫度: -25℃- +55℃;

3.相對濕度: 不超過85%;

4.運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在.

1.裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行；

2.裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；

3.裝置采用真空接觸器投切，可頻繁操作；

4.每組電容器設有放電線圈，在5秒內可將剩余電壓降致50V以下；

5.每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容出現故障后，可切斷本組電容器，不影響其他電容器的使用；

6.單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過電壓保護；

大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數；具有RS232/RS485標準通訊接口，并可實現“四遙”功能；

7.每組可配置電抗器抑制合閘涌流或抑制諧波放大。

1.額定電壓：10kV

2.額定頻率：50Hz

3.單臺柜額定容量：1000-3600kVar

4.中性點接線方式：非有效接地或中性點絕緣。
