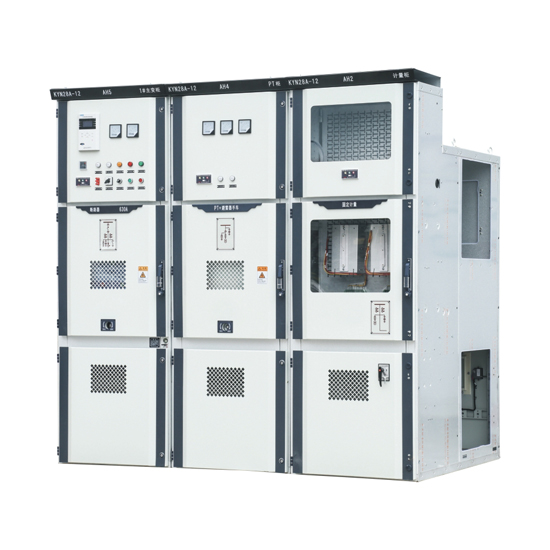

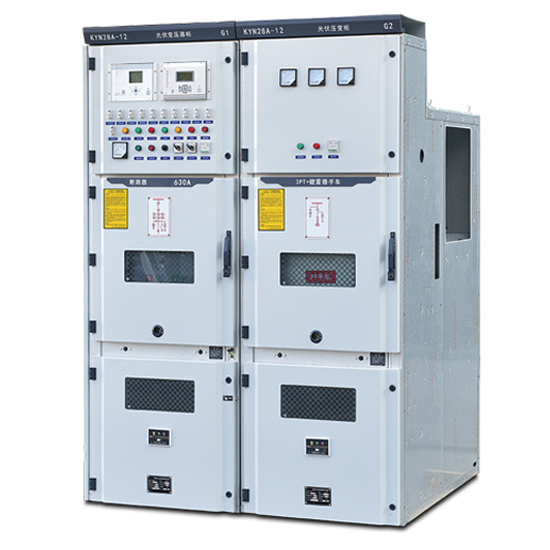

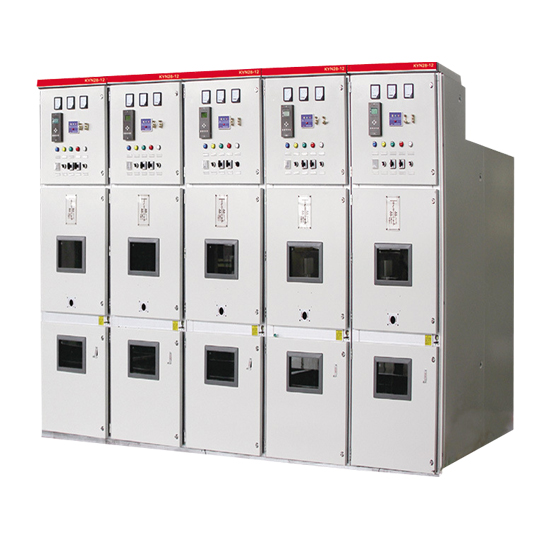

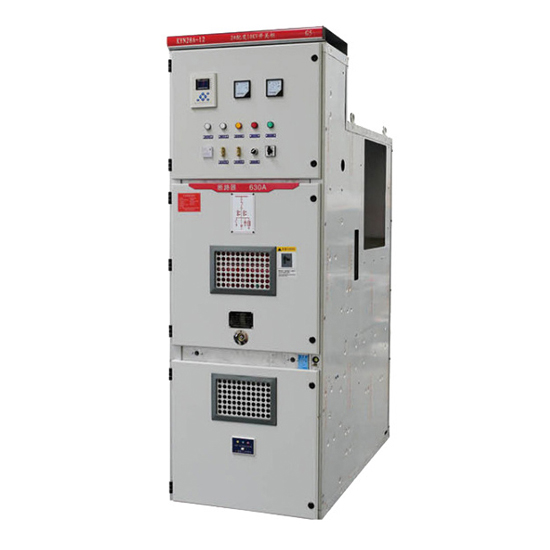

本裝置系戶內金屬鎧裝抽出式（以下簡稱開關設備）系3.6-12千伏三相交流50H:單母線及單母線分段 系統的成套配電裝置主要用于發電廠，中小型發吧選電工礦金事業配電以及電業系統的二次變電所的受電送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足1EC298.GB390等標準要求，具有防止帶負荷維拉新路器手車，防止誤分合斷路器防止接地開關處在閉合位置時關合斷路器、防止誤入帶電室，防止在帶電時誤合接地開關的聯鎖功能，既可配用VS真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。

1.周圍環境空氣溫度：上限，+40C下限，-10℃

2.海拔：1000M

3.相對環境溫度：日平均相對濕度不大于95%；月平均相對濕度平均不大于90%；

4.地震:烈度不超過8度.

5.周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染。

6.無嚴重污移及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。

特殊工作條件:

在超過GB3906規定的正常的環真條件下使用時，由用戶和制造廣協商

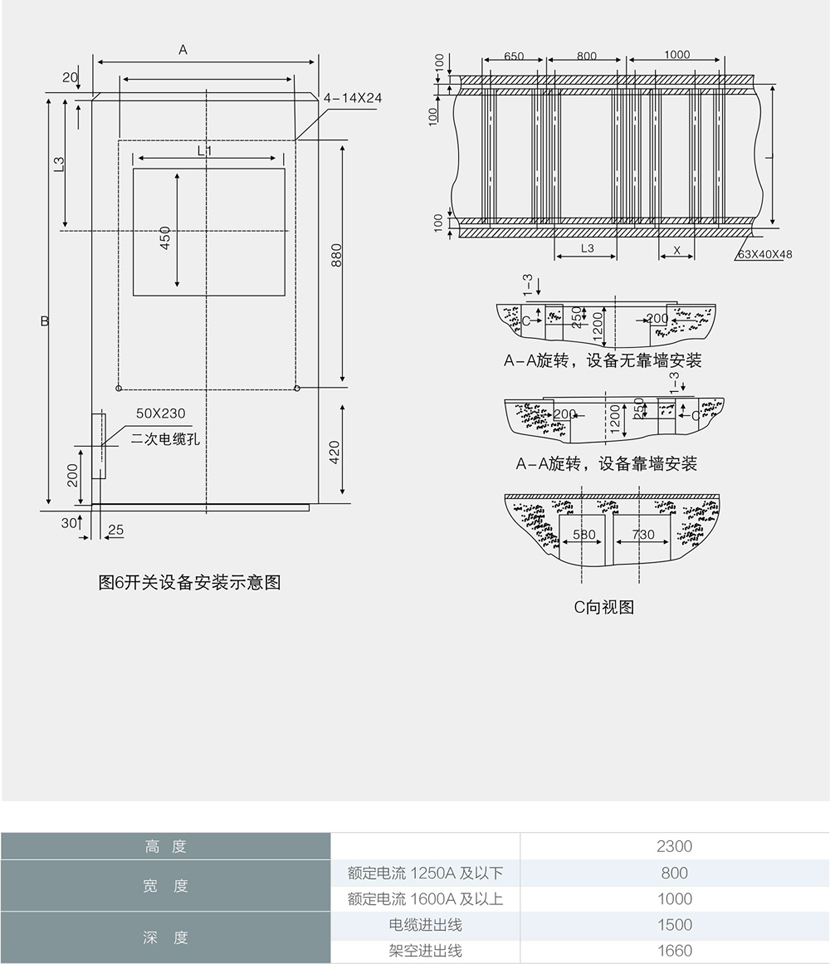

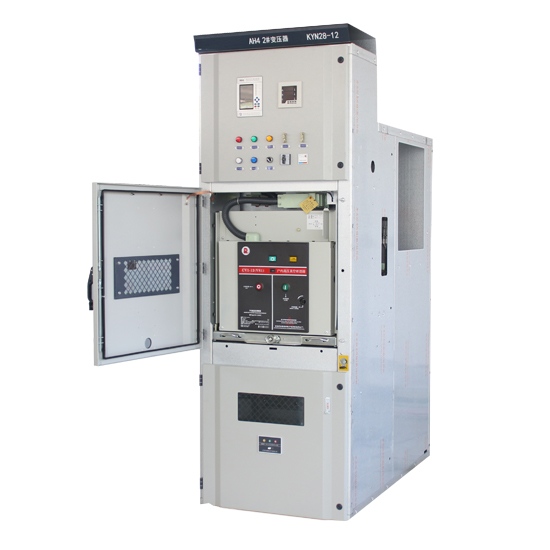

開關沒備按GB3906-91中的包裝式金屬封閉開關設備而設計。整流器體是由柜體和中置式可抽出部件(既手車)兩大部分組成，見圖1.柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線，電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背營背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，起少了占地面積.
